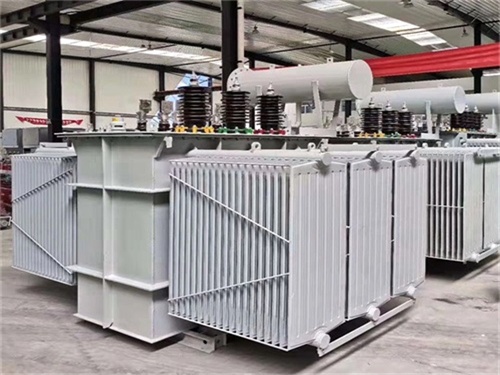

青海S22油浸式变压器规格表及核心参数解析
一、容量与电压等级
容量范围：30kVA至5000kVA，覆盖小型配电到大型工业应用需求。
典型容量：50kVA、100kVA、200kVA、400kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA、2500kVA。
电压组合：
高压侧：10kV(主流)、6kV(部分型号)。
低压侧：0.4kV(标准配置)，支持分接范围调整(如±5%或±2×2.5%)。
二、能效与损耗
能效等级：一级能效(符合GB 20052-2020标准)，综合损耗较传统变压器降低25%-30%。
空载损耗：比NX3变压器降低20%，例如800kVA型号空载损耗为560W。
负载损耗：比三级能效变压器降低30%，例如800kVA型号负载损耗为5400W。
损耗对比：
| 容量（kVA） | 空载损耗（W） | 负载损耗（W） |
|---|---|---|
| 100 | 120 | 1140 |
| 200 | 190 | 1970 |
| 400 | 330 | 3250 |
| 800 | 560 | 5400 |
| 1600 | 940 | 10440 |
三、结构与材料
铁芯：
采用高导磁晶粒取向冷轧硅钢片，五级接缝结构，降低工艺系数。
铁轭不涂漆处理，剪切毛刺控制在0.02mm以下，减少涡流损耗。
绕组：
高压绕组：瓦楞油道设计，不浸漆工艺，紧缩带绑扎，提高散热效率。
低压绕组：同心式线圈，采用无氧铜导线(导电率≥99.97%)，降低电阻损耗。
油箱：
全密封波纹油箱，波纹片弹性补偿油体积变化，取消储油柜，降低整体高度。
表面粉尘喷涂，漆膜牢固，适应户外恶劣环境。
四、性能参数
短路阻抗：4%-6.5%(根据容量调整)，例如800kVA型号为4.5%。
噪音水平：比国标JB/T 10088-2004平均下降20%，例如800kVA型号噪音≤55dB(1米距离)。
冷却方式：
AN/AF：自然冷却(AN)或强迫风冷(AF)，适应不同负载需求。
联结组标号：Yyn0或Dyn11，满足不同配电系统要求。
五、安全与保护
压力释放阀：30-2000kVA型号标配，防止油箱过压。
气体继电器：可选配报警和跳闸端子，实现故障预警。
油温监测：
玻璃温度计管座(标配)，伸入油内120±10mm。
1000-2000kVA型号增配户外式信号温度计，实时监控油温。
六、环境适应性
海拔高度：不超过1000m(超出需定制)。
环境温度：-40℃至+40℃，适应极端气候条件。
防护等级：IP54(可选)，防尘防水，适用于户外充电桩、光伏电站等场景。
七、典型应用场景
工业制造：高负载率下长期运行，一级能效降低电费支出。
商业综合体：低噪音设计(≤55dB)满足室内环境要求。
新能源领域：光伏电站、风电场配套，提升发电效率。
充电桩：全密封结构防止潮气侵入，延长设备寿命。
八、选型建议
容量匹配：根据负载需求选择，避免“大马拉小车”导致能效浪费。
电压等级：10kV高压侧适用于长距离输电，0.4kV低压侧直接供电用户。
能效优先：一级能效型号(如S22)长期运营成本更低，推荐优先选用。
定制需求：高海拔、特殊温度等场景需与厂商协商定制参数。
